El M-TDV es una válvula desviadora multitubo para sistemas de transporte neumático que manejan polvos y pellets. Permite desviar el flujo de producto desde una línea hacia múltiples destinos o converger flujos de múltiples líneas en una sola línea. Disponible en configuraciones de hasta 14 puertos, el M-TDV ofrece una alternativa compacta a los sistemas construidos con múltiples desviadores bidireccionales conectados en serie.
El M-TDV es una válvula desviadora multitubo para sistemas de transporte neumático que manejan polvos y pellets. Permite desviar el flujo de producto desde una línea hacia múltiples destinos o converger flujos de múltiples líneas en una sola línea. Disponible en configuraciones de hasta 14 puertos, el M-TDV ofrece una alternativa compacta a los sistemas construidos con múltiples desviadores bidireccionales conectados en serie.
USDA
Versión higiénica disponible
14
Puertos compatibles
Gracias
¡Su solicitud de presupuesto ha sido recibida!
Algo salió mal.
Un momento..

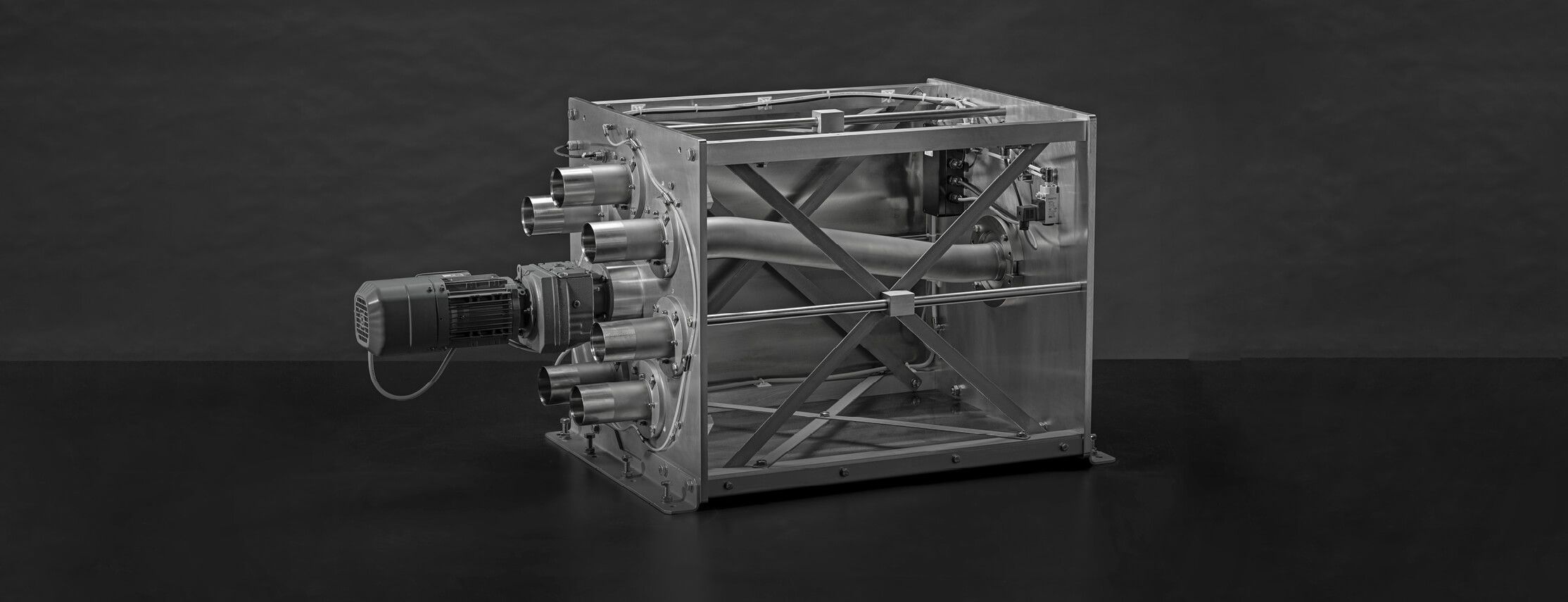

Válvula desviadora multivía M-TDV
Una válvula compacta sustituye un conjunto de desviadores de dos vías, diseñada para una manipulación suave del producto, cargas completas de tubería y un diseño higiénico.
En una configuración de 1 a 14, una M-TDV compacta puede sustituir hasta 13 desviadores de dos vías.
Las configuraciones tradicionales con múltiples desviadores acumulan curvas en el recorrido del producto.
Versiones aceptadas por USDA disponibles para aplicaciones higiénicas exigentes.
Válvula desviadora multivía M-TDV
En una configuración de 1 a 14, una M-TDV compacta puede sustituir hasta 13 desviadores de dos vías. Menos válvulas, actuadores, controles, conexiones y puntos de mantenimiento. Un diseño de sistema más limpio y compacto.
Las configuraciones tradicionales con múltiples desviadores acumulan curvas en el recorrido del producto. La M-TDV limita este recorrido a dos curvas suaves gracias a su cuello de cisne giratorio interno. La alineación precisa entre el cuello de cisne y los puertos ayuda a minimizar la degradación del producto, la pérdida de presión y el desgaste de los equipos.
La estructura de bastidor altamente rígida permanece estable cuando la tubería de la instalación está conectada a todos los puertos. Mantiene una alineación adecuada bajo cargas reales de instalación, favorece una conmutación suave y reduce el riesgo de problemas operativos causados por la deformación del bastidor.
Las juntas pueden sustituirse desde el interior sin retirar la válvula de la línea de producción. Los componentes internos pueden desmontarse para su inspección o limpieza. Las piezas de repuesto recomendadas pueden sustituirse sin desconectar toda la tubería. Esto hace que las tareas de mantenimiento sean más rápidas, más sencillas y menos disruptivas.
Versiones aceptadas por USDA disponibles para aplicaciones higiénicas exigentes. Superficies en contacto con el producto de acero inoxidable, con sellos inflables blancos de EPDM aprobados por la FDA y materiales conformes con EC1935/2004. Adecuado para entornos alimentarios, lácteos y farmacéuticos.
Válvula desviadora multivía
Model M-TDV
Esta válvula desviadora de tubo multiport, higiénica, aceptada por el USDA y que ahorra espacio, garantiza una calidad óptima del producto. Maneja eficientemente el transporte neumático de polvos y gránulos, con flujos bidireccionales hacia múltiples destinos. Con montaje flexible, la M-TDV cuenta con un motor con engranajes y codificador. Ofrece una alineación precisa de sus líneas transportadoras, velocidad óptima, mínima pérdida de presión y degradación despreciable del producto. Disponible en tamaños de 40 a 150 mm, con 4 a 14 puertos, la M-TDV incluye un controlador preprogramado con PLC integrado (compatible con la entrada de su PLC).
| M-TDV TUBE DIVERTER VALVE | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|
| Number of Ports | 4-14 | 4-13 | 4-12 | 4-11 | 4-10 | 4-8 | 4-7 |
*Puede encontrar información más detallada en nuestra documentación del producto.
M-TDV EN ACCIÓN
Descripción de los principios de diseño de la válvula desviadora M-TDV
14
Puertos por válvula
Una válvula, hasta 14 destinos
2
Solo curvas suaves
A través del cuello de cisne giratorio interno
1
Sustituye hasta 13 desviadores
Configuración 1 a 14, menos puntos de servicio
-0.8 TO 3.0
Rango de presión barg
Fiable en múltiples aplicaciones
La familia de válvulas desviadoras tubulares
El principio de flujo suave y mínima degradación del producto de la M-TDV se comparte en toda la gama de válvulas desviadoras tubulares de DMN-WESTINGHOUSE. Si su aplicación requiere menos posiciones de desvío, las 2-TDV y 3-TDV ofrecen el mismo principio de válvula desviadora tubular para garantizar un flujo suave del material y una degradación mínima del producto en configuraciones más sencillas.
Válvula desviadora compacta para polvos o pellets transportados neumáticamente hacia/desde dos ubicaciones
Maneja expertamente el transporte neumático de polvos o pellets hacia/desde tres destinos
